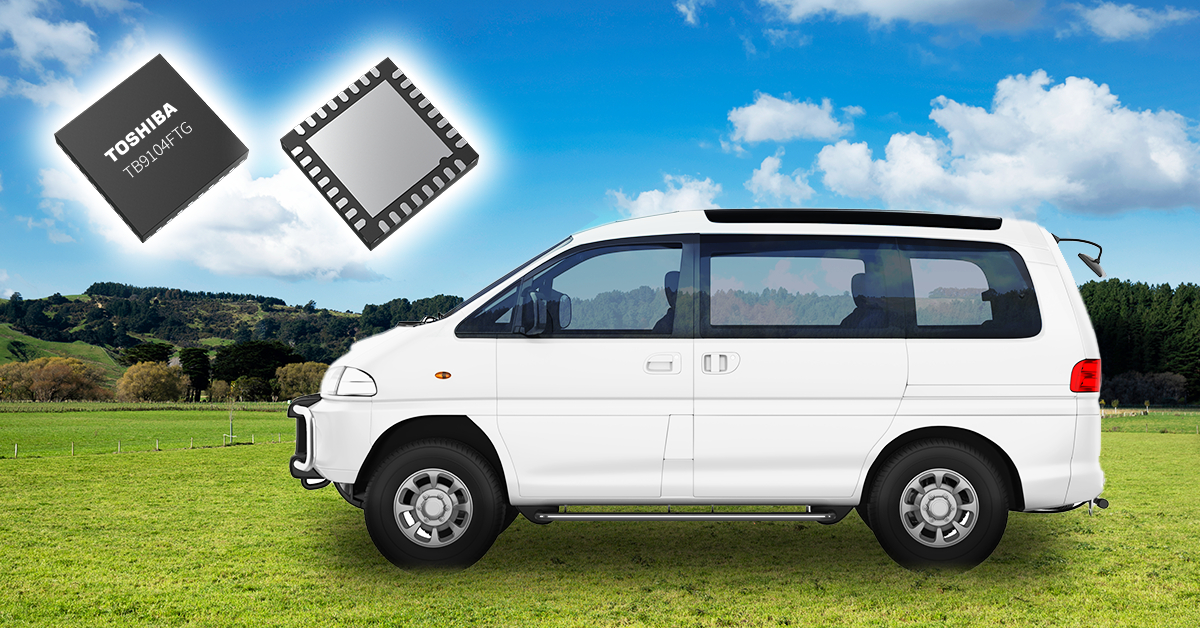

사진. 도시바

도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation, 이하 도시바)가 고전류 차량용 브러시드 DC 모터에 사용되는 브리지 회로용 게이트 드라이버 ‘TB9104FTG’의 엔지니어링 샘플 공급을 시작했다고 밝혔다.

차량 내 가동 부품의 전동화가 가속화되면서 자동차에 탑재되는 모터 수는 지속적으로 증가하고 있다. 특히 파워 백 도어, 파워 슬라이딩 도어, 파워 시트 등 바디 시스템 분야에서 모터 적용이 두드러지며, 이에 따라 모터 구동을 위한 드라이버 수요도 함께 확대되고 있다. 동시에 시스템 소형화와 차량 경량화를 위한 와이어 하네스 감소 요구도 커지고 있다.

TB9104FTG는 일반 치수 5.0㎜×5.0㎜의 소형 VQFN32 패키지를 채택했다. 패키지 하단에는 노출형 방열 패드가 적용돼 방열 성능을 높였으며, 외부 MOSFET과 결합할 경우 바디 시스템용 고전류 브러시드 DC 모터를 위한 소형 구동 회로를 구현할 수 있다.

이 제품에는 마이크로컨트롤러와의 연동을 위한 직렬 주변 장치 인터페이스(SPI)가 탑재됐다. 이를 통해 다양한 구성 옵션과 상태 정보를 제공하며, 모터 회전 명령 역시 전용 핀뿐 아니라 SPI를 통해 실행할 수 있다. 여러 개의 게이트 드라이버를 SPI 버스에 연결할 경우 배선을 공유할 수 있어 와이어 하네스 감소에 기여한다.

TB9104FTG는 PWM 구동 회로도 내장했다. SPI를 통해 여러 장치가 연결된 환경을 고려한 설계로, 마이크로컨트롤러에서 단 한 번의 회전 명령만으로 사전 설정된 PWM 구동 주기에 따라 모터를 연속 구동할 수 있다. 이를 통해 마이크로컨트롤러의 부하를 줄이고 SPI 버스 혼잡을 완화할 수 있다.

또한 고전류를 취급하는 특성을 고려해 모터 구동 전류를 모니터링하는 고정밀 전류 감지 앰프를 통합했다. 앰프 출력은 마이크로컨트롤러로 피드백돼 비정상 전류 발생 시 정밀한 구동 정지가 가능하도록 설계됐다. 이와 함께 다양한 이상 감지 및 구동 정지 기능도 지원한다.

도시바는 이번 제품을 포함해 자동차용 모터 드라이버 IC 라인업을 지속적으로 확대함으로써, 자동차 장비의 전동화와 안전성 강화에 기여해 나갈 계획이라고 설명했다.
