S7-1500R/H 이중화 CPU

지멘스 S7-1500R/H 이중화 CPU는 SIMATIC S7-1500 컨트롤러의 사용범위를 더 완전하게 한다. TIA Portal V15.1에서 이중화 구성을 가능하게 하고, 응용 프로그램 및 데이터를 처리할 수 있도록 표준 CPU와 같은 플랫폼으로 설계됐다. 또한 이중화 CPU를 위한 추가적인 세팅작업이 필요 없다.

CPU 1513R은 중소규모의 프로젝트에 적합하게 출시됐다. 이 CPU의 강점은 IO MRP(Media Redundant Protaoclo) 네트워크를 이용한 이중화 데이터 동기화 기능에 있다. 만약 하나의 CPU에서 고장이 발생하면 나머지 하나의 CPU에 의해 제어된다(Bumpless).

이러한 강점으로 데이터 손실을 방지하고, 신속하게 프로세스를 재가동활 수 있다. 필드 디바이스는 통신에 대한 가용성을 높이기 위해 MRP 네트워크를 통해 CPU에 연결된다.

이 방법은 필드 버스에 문제가 발생하여 중단 되어도 장치가 프로피넷 S2 이중화를 지원 원한다면 어떤 필드 장치도 연결이 끊어지지 않는다(예. ET 200SP).

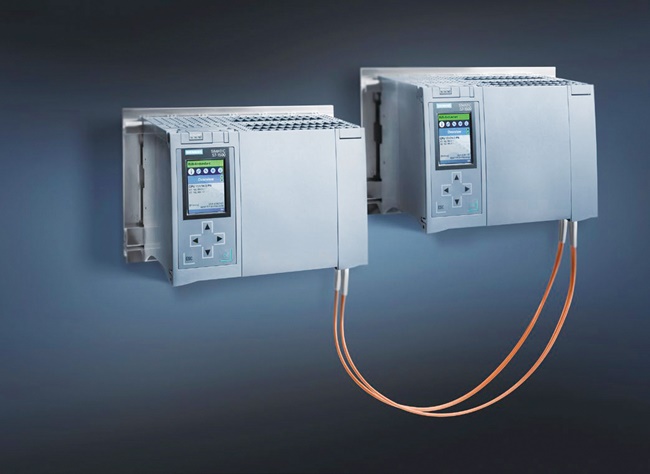

CPU 1517H는 CPU1513R·1515R과 동일한 이중화 기능을 가지고 있지만, 더 큰 메모리와 고성능의 CPU로 대규모 애플리케이션을 처리할 수 있다. 또한 CPU 1517H는 R 타입 CPU보다 더욱 빠르게 절체 가능한 전용 동기화 모듈을 사용한다. 프로피넷 링 네트워크 이중화는 다음 개발 단계에서 지원된다.
