여의시스템 IIoT 엣지 컨트롤러 모니터링 시스템

여의시스템은 그 동안 고객의 환경에 맞춰 쓸 수 있는 다양한 컨트롤러를 개발하여 고객에게 제공해 왔는데, IIoT 모니터링 기술을 적용하여 다양한 제조 설비 환경에서 사용하고 있는 제어 컨트롤러의 실시간 상태관리와 컨트롤러의 주요 데이터 수집을 하여 컨트롤러의 관리 능력 향상에 대한 시장의 필요성을 느끼고 IIoT ECMS(엣지 컨트롤러 모니터링 시스템)을 개발했으며, 이 시스템을 자사의 주요 컨트롤러 제품에 적용하여 공급을 확대하고 있다.

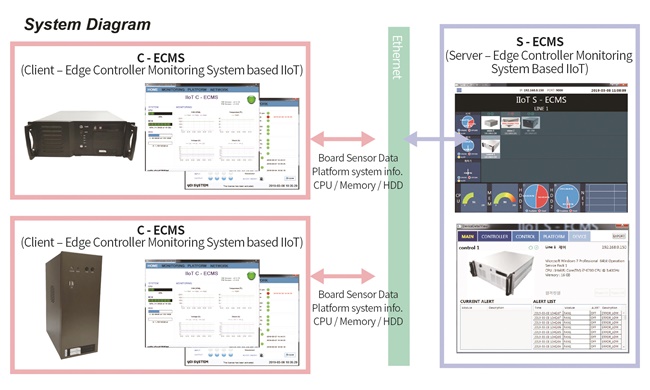

여의시스템의 IIoT ECMS는 크게 두 가지로 구성되어 있는데, 각 제어 컨트롤러에 설치된 C-ECMS(클라이언트-엣지 컨트롤러 모니터링 시스템)와 여러 C-ECMS로부터 데이터를 받아 각 엣지 컨트롤러의 운용 상태를 한 눈에 파악할 수 있도록 해주는 S-ECMS(서버-엣지 컨트롤러 모니터링 시스템)이 있다.

먼저, C-ECMS는 컨트롤러 내에 탑재된 모니터링보드를 통해 온도와 진동, 팬, 전압, CPU, RAM, HDD 부하율, 이벤트 로고를 수집하여 데이터베이스에 데이터를 저장 및 관리뿐만 아니라 통계분석을 할 수 있으며, 모니터링 보드를 통해 들어온 데이터 상태를 모니터링 하며 제어를 할 수 있다.

또한, 모니터링보드에는 4개의 각각 디지털 입력과 출력이 있어 외부 디지털 I/O 제어를 할 수 있다.

S-ECMS(서버-엣지 컨트롤러 모니터링 시스템)는 TCP/IP 통신방식으로 C-ECMS들과 연결을 통해 여러 엣지 컨트롤러의 데이터 수신을 하여 각 엣지 컨트롤러의 운용 상태를 쉽게 파악할 수 있도록 되어 있다. 엣지 컨트롤러들의 연결 상태, 이상동작 발생시 알람 등을 통합 모니터링 할 수 있다. 또한 시스템 축적된 데이터는 컨트롤러의 장애를 예측, 예방하기 위한 예지보전 시스템 구축에 활용 가능하며, 편리한 GUI(그래픽 유저 인터페이스)를 사용하여 관리자가 쉽게 관리 할 수 있도록 했다. S-ECMS는 AMT(인텔의 엑티브 관리 기술)를 이용하여 각 컨트롤러를 원격 전원 On/Off 제어가 가능하다.

아래 사이트로 오면 좀 더 상세한 내용을 알 수 있다.
http://www.yoisys.com/list.php?ca_id=a010
