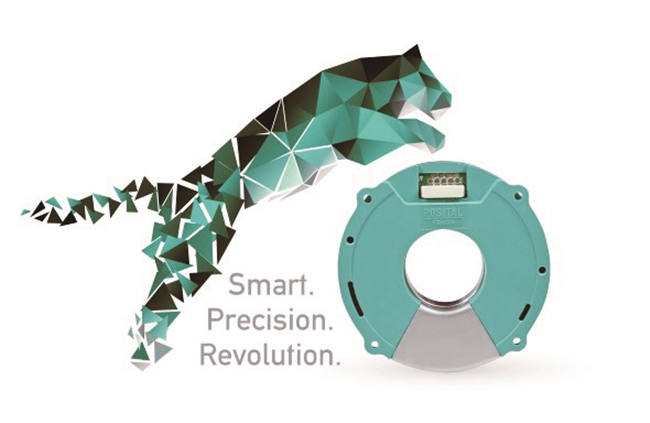

POSITAL 중공축 멀티턴 키트 인코더

POSITAL은 서보모터, 스테퍼모터, 로봇 관절 등, 최적의 기구 설계를 위하여 중공축 디자인이 필요한 모든 응용에 적합한 앱솔루트 로터리인코더 신제품을 발표했다. 싱글턴, 멀티턴 사양을 선택할 수 있다. 멀티턴 제품은 회전카운터에 POSITAL의 위건드 에너지하베스팅 기술을 사용하여 배터리가 불필요하며 유지보수가 간편하다.

새로운 인코더 제품군은 정전용량 측정방식을 사용하며, 표면에 특수한 전도성 패턴이 있는 스테이터와 로터로 구성된다. 스테이터와 로터는 근접한 상태에서 커패시터로 작용한다. 로터가 회전하면 전도성 표면 패턴의 상대적인 위치 변동에 의하여 스테이터와 로터 간의 정전용량 커플링이 변화하고, 이에 따라 스테이터의 익사이터 회로에서 발생하는 고주파 신호의 진폭과 위상이 변화한다. 특수한 ASIC 회로에서 이러한 신호의 변화를 분석하여 로터의 회전 위치를 정밀하게 결정할 수 있다.
