IMS-A 통합 측정 시스템은 절대 위치를 감지하고 혹독한 환경에서도 고정밀도로 작동한다.

일체형 가이드 및 측정 장치

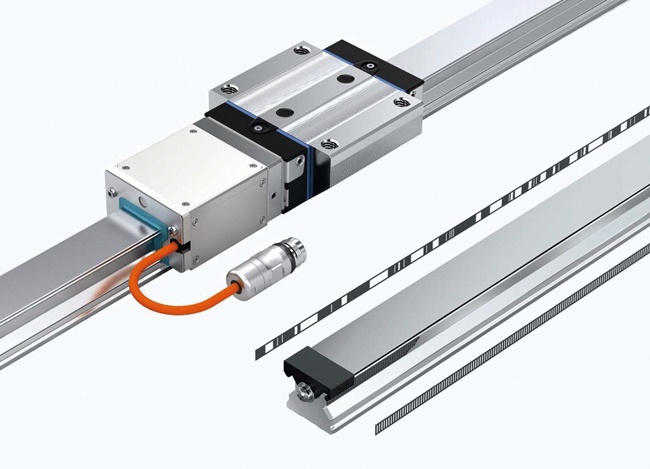

직선 가이드에 통합된 신형 Rexroth IMS-A 측정 시스템은 +/- 4 마이크로미터까지 축의 절대 위치를 감지한다. 뿐만 아니라 이 측정 시스템은 오염, 진동, 충격 및 마그네틱 간섭으로부터 보호되며, 정전 시 버퍼 배터리가 필요하지 않다. 추가적인 온도 센서와 동작 센서는 Industry 4.0에 적용 가능한 옵션 기능이다.

정전 후 기계가 다시 켜지면 많은 애플리케이션의 컨트롤러는 각 축의 위치를 즉시 알아야 한다. Rexroth의 새로 나온 통합형 IMS-A 측정 시스템은 기계가 켜졌을 때 높은 정밀도로 축의 절대 위치를 즉시 인식하고 원점을 다시 잡지 않고도 컨트롤러에 보고한다. 이를 위해 시스템에는 정기적으로 교체해야 하는 버퍼 배터리가 필요하지 않다.

자기유도 측정 원리에 의해 IMS-A는 물리적으로 접촉하지 않고 작동하므로 마모가 되지 않는 어셈블리이다. 측정 스케일은 외부 자기장에 의해 간섭되거나 파괴될 수 없다. IMS-A는 최대 10G의 진동과 최대 50G의 충격에도 작업을 수행 할 수 있다.

센서 및 평가전자 장치는 러너 블록의 끝면의 보호 하우징에 위치한다. IMS-A를 사용하면 위치 검지가 공구 끝단점(tool center point)에 매우 가깝게 이루어지므로 높은 정밀도와 가공 표면 품질이 중요한 전제 조건이 된다. IMS-A의 위치 분해능은 최대 0.025μm이다.

LM Guide, 스케일, 센서가 통합되어 설치 시간이 최소화된다. 측정 시스템을 별도로 조정할 필요가 없다. IMS-A를 사용하여 엔지니어는 최대 4,500mm 길이의 프로파일 레일에서 정밀도 제한 없이 여러 개의 러너 블록을 독립적으로 사용할 수 있다.

Industry 4.0을 위해 준비됨
추가적인 온도 센서와 동작 센서의 통합으로 이 측정 시스템은 Industry 4.0의 향후 요구 사항에 대비했다. 센서 데이터는 향후 유지 관리 예측 방법의 기초가 된다. 사용자는 온라인으로 작동 상태를 기록하고 평가할 수 있다.
