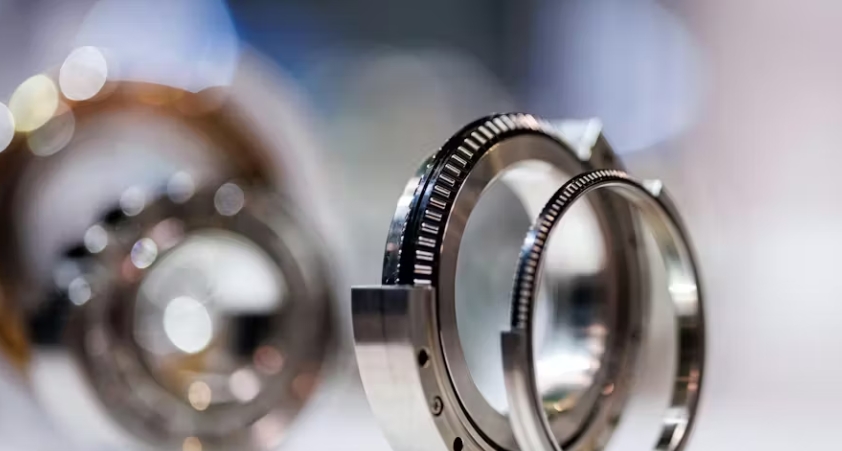

Schaeffler의 XZU 원뿔형 스러스트 케이지 니들 롤러 베어링

셰플러(Schaeffler)가 새로 개발한 XZU 니들롤러베어링 은 관절암 어플리케이션에 적합한 제품이다.

베어링은 더 많은 수의 하중 전달 롤링 요소와 더 큰 지지 간격에서 니들 롤러의 이중 열 X 배열이 특징이다. 이는 XZU 베어링의 강성을 기존의 크로스 롤러 베어링에 비해 30% 증가시킨다. 또한 롤링 요소를 케이지 가이드에 수용하고 두 개의 궤도에 구성하면 XZU가 마찰을 추가로 20% 줄일 수 있다.

Schaeffler는 설계 및 시공의 발전으로 효율성, 생산성 및 부품당 에너지 소비가 향상되었다고 보고했다. 구름 베어링은 휴머노이드, 조립 자동화 및 공작 기계를 포함한 로봇 공학에 적용된다.

Robotics Application을 위한 특별한 성능 개선

XZU 베어링은 기존 경량 로봇 및 코봇에 쉽게 개조할 수 있습니다. Schaeffler는 XZU 베어링이 일반적인 크로스 롤러 베어링보다 더 높은 하중 전달 용량과 더 긴 작동 수명을 제공한다고 언급했다.

다양한 유형의 로터리 조인트에 대한 필요성은 로봇과 코봇에 대한 수요 증가로 인해 증가하고 있다. Schaeffler는 지명 브리핑에서 XZU에는 부드러운 움직임을 보장하고 비뚤어짐을 방지하는 니들 롤러 케이지가 있다고 지적했다. 이는 기존의 크로스 롤러 베어링이 토크 변동을 일으키는 경향이 있고 누출이 발생하기 쉬운 거의 정사각형 롤링 요소를 가지고 있기 때문에 상당한 발전이. XZU 베어링은 누출이 발생하지 않는 특별히 개발된 케이지를 특징으로 한다.

셰플러는 “실제 테스트를 통해 교차 롤러 베어링에서 XZU로 변환된 6축 코봇을 사용하면 제어 매개변수를 조정하지 않고도 800mm/s의 속도에서 궤적 곡선의 편차가 40% 감소하는 것으로 나타났습니다”라고 말한다.

이는 모션 정확도가 향상되어 기계의 효율성이 향상되었음을 의미한다.
